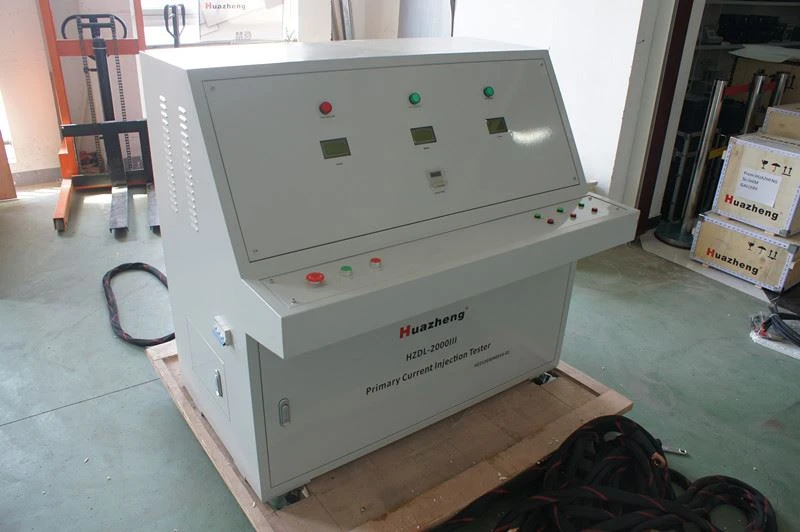

HZDL-2000III 2000A 3 faasi primaarvoolu süstimise katse komplekt

I. Sissetung

1. Eesmärk

HZDL-2000III esmaste süstimiskatsete komplekt on meie ettevõtte poolt välja töötatud katseseade. See ühendab sarnaste toodete eelised kodus ja välismaal, võtab vastu numbrilise kontrolli tehnoloogia ja omab tugevat häirevastast võimet. Võrreldes praeguse võimendusega on sellel väikese võimsusega, suure võimsusega, isesiduva pingeregulaatori ja suure läbilaskvusega rauast südamikust valmistatud muunduri kasutamise tõttu suure väljundvõimsuse, väikese suuruse ja kerge kaalu eelised. Peamiselt kasutatakse termilise relee, mootorikaitse, kontaktori, kaitselüliti, õhulüliti, lüliti kapi, kaitselüliti, kaitseekraani kontrollimiseks.

II.Tech andmed

2. 1 Sisendpinge: AC 380 50Hz kolmefaasiline neljafaasiline traat.

2. 2 võimsuskiirus: 10KVA *3

2. 3 Väljundvool: AC0 ~ 2000A astmeliselt reguleeritav, digitaalse ekraaniga ampermeetriga paneel

2. 4 Väljundpinge: 5V

2. 5 Väljund Lainekuju: Väljundvool on standardne siinuslaine, millel on väikesed lõhed, mis on parem kui toitesüsteemi nõuded ja standardid ning ripple koefitsient on väiksem kui 0,3%. Tavaline siinuslaine.

2. 6 Mõõtmise täpsus: (kasutades 0,2S klassi materjali) on tegelikult umbes 0,3; iga voolu saab sujuvalt ja pidevalt reguleerida ning täpsus on suurem kui 0,5 klassi. Praegune ja voltmeetri ekraan on tõeline tõhus väärtus, millel on suur täpsus ja kõrge stabiilsus.

2. 7 Väljundvoolu režiim: tõeline efektiivne väärtus on pidevalt reguleeritav;

2.8 Praegune stabiilsus: 0,2%

2.9 Struktuur: üks

2.10 Juhtmestiku režiim: vastavalt vajadusele

2.11 Kaitse seaded: ülevoolav, ülepinge

2.2 Kui vool on 2000A, võib praegune süstimisaeg ulatuda 30 minutini

2.13 Saab testida CT suhet ja polaarsust

2.14 Seadmel on ajastatud avariiseisaku funktsioon

2.15 ratastega, liigutatav

2.16 A B C kolmefaasiline võib samaaegseks väljundiks määrata erinevad praegused väljundväärtused.

Juhiseid

1. Enne toite sisselülitamist lülitage lüliti "Võimsuse juhtimine" välja ja reguleerige "A-faasi reguleerimine", "B-faasi reguleerimine" ja "C-faasi reguleerimine" vastupäeva nullini.

2. Lülitage toide sisse, ühendage "toitesisendi" A-, B-, C- ja N-klemmid kolmefaasilise neljajuhtmelise toiteallikaga ja seejärel ühendage "A, B, C faasi vooluväljundi" klemmid katsetatava seadmega spetsiaalsete katsejuhtmetega.

3. Kui ühendus on lõpule viidud, sulgege lüliti "Power Control", vajutage nuppu "Start" ja reguleerige päripäeva vajalikku katsevoolu "A-faasi reguleerimiseks", "B-faasi reguleerimiseks" ja "C-faasi reguleerimiseks") ning vajutage seejärel nuppu "Stopp" ja vajutage uuesti nuppu "Start", et teha testitud lülitil, kaitselülitil ja siinil iseloomulikke teste.

4. Faasi puudumise ja kolme faasi tasakaalustamata toimimise toimimiseks tuleb ainult üks etapp lahti ühendada või kohandada nullini ja avatuks.

5. Kui kohapeal on ainult 220 V toiteallikas, saate ABC-sisendi lühistada toiteallika otseülekandesse ja ühendada seadme N neutraalse traadiga; muud töömeetodid on samad, mis 1, 2, 3 ja 4.

Pakkimisloend
